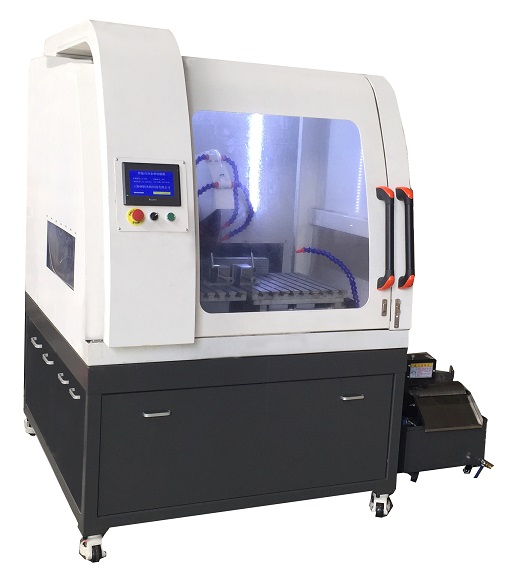

---ZQ-F系列是专门为大型工件研发的一款立地一体式自动取样切割机。本机采用彩色触摸屏,PLC控制系统实现X/Y/Z三轴的精密联动切割,适用于重型轴杆、轴套、发动机壳体、大型铸件以及其他大型工件的切割取样。
联系我们
销售直线:18930195201
TEL:021-51693591
FAX:021-57527296
Mail:zhongyanyiqi@163.com
更多切割实例请点击:技术文章E组














型号

ZQ-800F

主轴转速

100-1500r/min(无极调速)

平台X移动

200mm

X轴速度

0-100mm(无极调速)

Z轴行程

300mm

Z轴速度

0-200mm

平台Y行程

500mm

平台Y速度

0-300mm(无极调速)

控制系统

8寸彩色触摸屏、PLC控制系统

最大切割尺寸

直径250mm

切割方式

垂直切割、分层切割

送给方式

进退比任意设定

有效进刀距离

250+500mm

完成量追踪

液晶数显 (时时显示)

切割台尺寸

850X550mm

切割片规格

800X(7-10)X50mm

加持台规格

分体式双层可移动平台

切割速度

1-200mm/分钟

在线调速

任意调整

进刀距离

任意设定(0-500mm)

复位方式

自动复位

冷却系统

自动(水冷6通道)

水箱容量

250L

电机功率

11KW(西门子电机)

机台形式

立地一体式

电源

380V

重量

3500KG

标准配置:



主机

一台

液压站

一套

冷却系统

一套 (磁性分离)

Y向移动平台

一套(主机上)

X/Y双向定位平台

一套(主机上)

夹具

液压夹具

随机工具

一套

精切片

两块

技术文件

说明书一份、合格证一份、保修卡一份

选配:

圆盘夹具、齿条夹具、万能夹具、纵剖夹具

其他 :

特殊工件可定做
