更多切割实例请点击:技术文章E组



--- ZQ-F系列是专门为大型工件研发的一款立地一体式高精密智能自动取样切割机。本机采用彩色触摸屏,PLC控制系统实现X/Y/Z三轴的精密联动切割,具备垂直切割、分层切割、水平切割、联动切割等四种切割模式,能够满足金属、陶瓷、晶体等各类工件的精密切割取样。

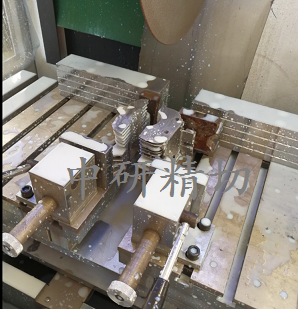

切割实例:

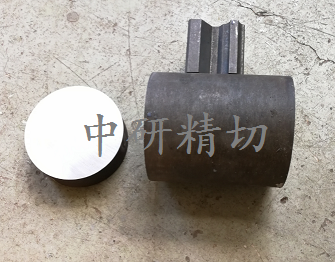

热处理圆钢切片(直径100mm)

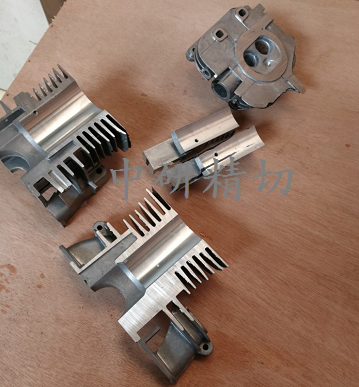

切片后的发动机壳体:

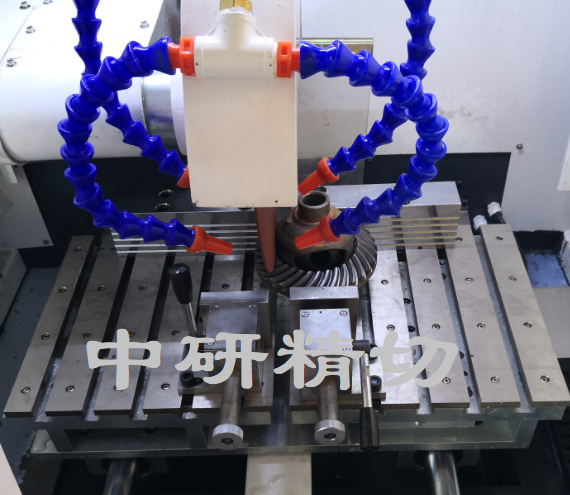

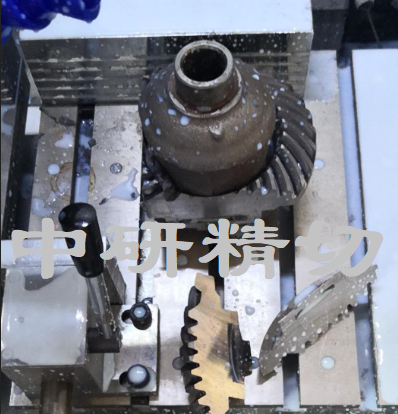

汽车差速器:






技术规格:

型号

ZQ-300F

ZQ-300S
切割室规格
左右通透式超大切割室,可放置超长工件
主要功能
切断、精密切片、定深开槽等功能
切断、精密切片、定深开槽;晶体、陶瓷、玻璃等连续切片

主轴转速

100-3000r/min(无极调速)

平台X移动

自动70mm

自动160mm

X轴速度

0-100mm(无极调速)

Z轴行程

200mm

Z轴速度

0-200mm

平台Y行程

自动200mm

平台Y速度

0-200mm(无极调速)

控制系统

8寸彩色触摸屏、PLC控制系统

最大切割尺寸

直径120mm

圆盘类切割尺寸

250X120mm(外径X高度)
最大切片尺寸   直径150mm
连续切片精度   0.1mm(定位精度)

切割方式

垂直切割、分层切割、水平切割 、联动切割

垂直切割、连续切片、水平切割 、联动切割

送给方式

进退比任意设定

有效进刀距离

150+200mm

80+150+200mm

完成量追踪

液晶数显 (时时显示)

切割台尺寸

650X300mm (不锈钢台面)

可定做

切割片规格

(300-380)X(2-3)X32mm

(100-380)X(0.3-3)X(25.4-32)mm

加持台规格

分体式双层可移动平台

切割速度

1-200mm/分钟

在线调速

任意调整

复位方式

自动复位

冷却系统

自动(水冷4通道,带磁性分离)

水箱容量

80L

电机功率

5.5KW(西门子电机)

机台形式

立地一体式

电源

380V

重量

900KG

标准配置:



主机

一台

冷却系统

一套 (磁性分离)

Y向移动平台

一套(主机上)

X/Y双向定位平台

一套(主机上)

推进夹具

两付

随机工具

一套

精切片

两块

技术文件

说明书一份、合格证一份、保修卡一份

选配:

圆盘夹具、齿条夹具、万能夹具、纵剖夹具

其他 :

特殊工件可定做

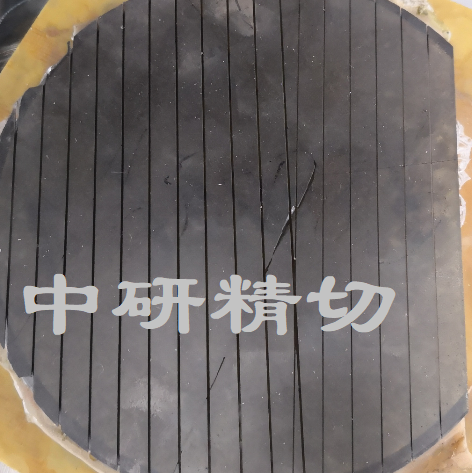

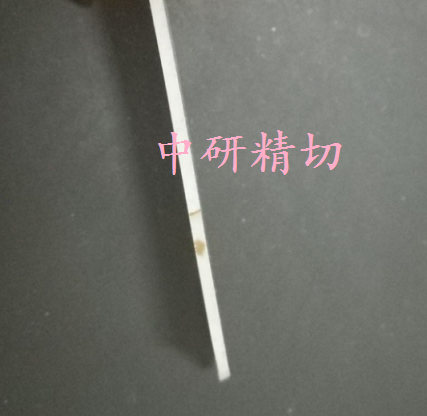

晶体、陶瓷自动开片实例:
