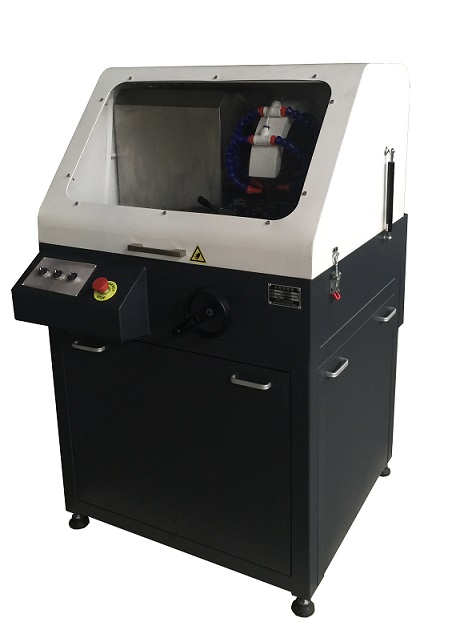

金相切割机(手动) QG-5
金相切割机(大型手动) QG-300
金相切割机(手动) QG-4
金相切割机 Q-2
金相切割机 Q-3
精密切割机(导轨型) ZY-200
精密切割机(导轨型) ZY-100
超硬材料精密切割机 ZY-1000
自动送料精密切割机 ZQ-1000S
其他产品:
金相磨抛机
金相镶嵌机
金相显微镜
万能试验机(电子)
万能试验机(液压)
冲击试验机
硬度计 洛、布、维
附件及耗材

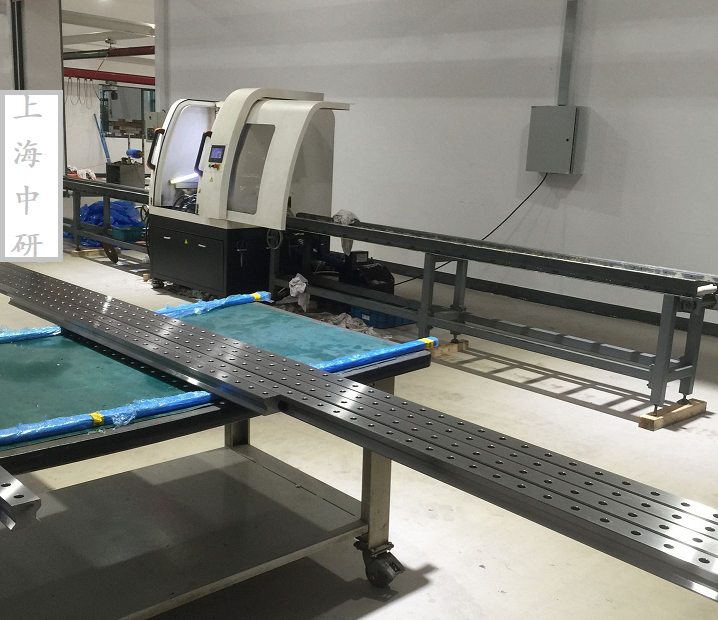

--ZY系列直线导轨精密切割机是我厂专为导轨类生产加工企业研发的精密、高效、快速自动切断机;采用彩色触摸屏,PLC控制系统

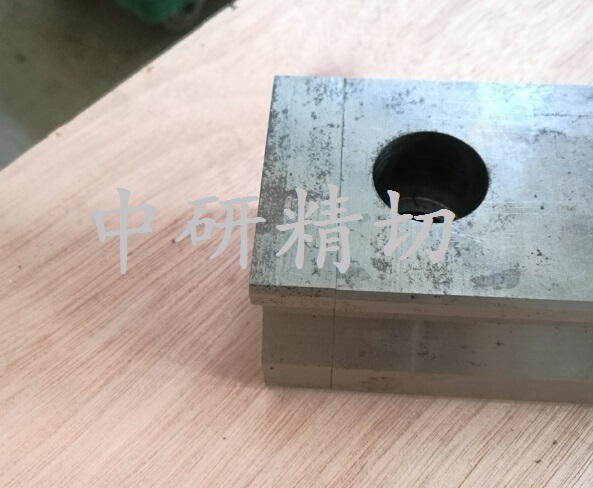

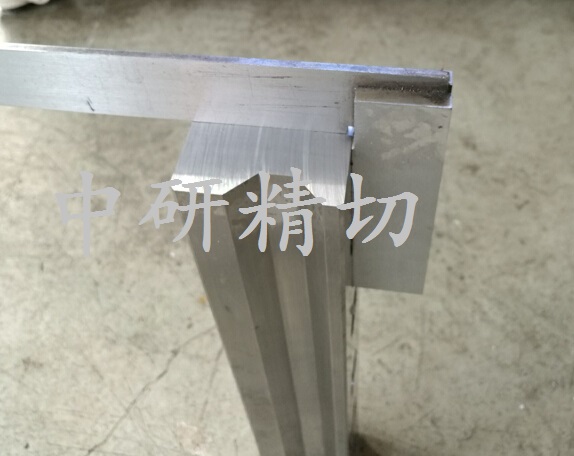

,实现智能一键式自动切断;切割端面光洁平整、无烧伤是各类导轨、光轴、棒料等的理想切断设备之一;同时也可作为其他材料的精密切割。


联系我们
销售直线:15201957696
TEL:021-51693591
FAX:021-57527296
Mail:zhongyanyiqi@163.com
更多切割实例请点击:技术文章E组




技术规格:

型号

ZY-200

控制方式

彩色触摸屏、PLC控制系统(日本三菱)

机体形式

立地一体式

最大切割尺寸

75X75mm(导轨截面)

有效进刀深度

100mm

切割台尺寸

900X450mm

切割片规格

(350-400)X(2.5-3)X32mm

电机功率

7.5KW(ABB电机)

加持方式

液压夹紧

水箱容量

150L

切割速度

1-100mm/分钟(无极调速)

切割进度追踪

同步显示

切割方式

自动

送给方式

三进一退式

切割修复

自动

在线调速

1-100mm/分钟(任意调整)

复位方式

自动复位

主轴转速

100-3000r/min

排风控制

自动控制

照明系统

24V(LED冷光源)

电源

380V

外形尺寸

1300X1200X1900mm

重量

1500KG

标准配置:



主机

一台

冷却系统

一套(磁性分离)

夹持系统

一套(液压夹紧)

推进夹具

两付

随机工具

一套

中研金切片

十块(导轨专用)

技术文件

说明书一份、合格证一份、保修卡一份

选配:



传动支架

两套(根据导轨长度定做)

测量标尺

两把(切断点定位测量)

垂直度标尺

一把(切割端面垂直度测量)

其他?:

可根据要求定做

备注:中小导轨切割机ZY-100请联系销售索取价格及资料。

其他型号:手动导轨切割机ZY-100
