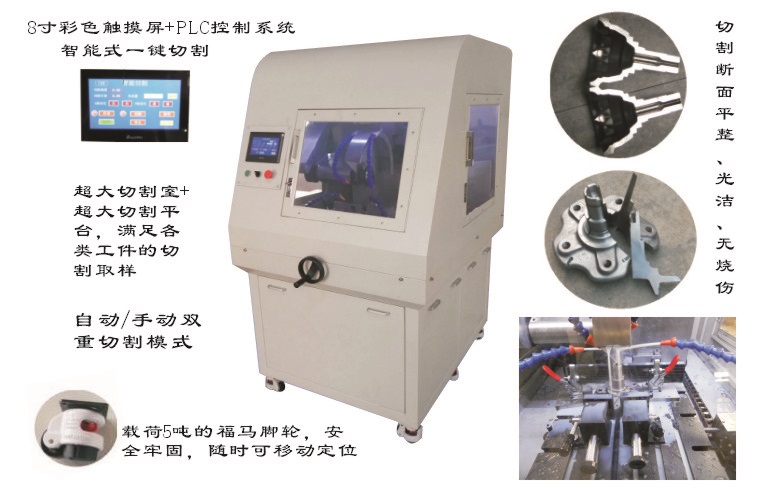

----ZQ-200是为满足一些大型工件、不规格件而设计的高精立地一体式自动金相切割机。具有精确定位切割、多重定位连续切割、行程设定切割、在线调整进刀速度等各种功能;采用不锈钢机壳,双层可移动精密定位平台。分体式双平台双虎钳快速推进设计,利于各种不规则工件的加持。进刀行程任意设定,切割完毕自动停止并复位。切割速度1--200mm/分任意设定,并可根据切割情况随时进行在线调整;适用于一些大型工件、不规则件等各类工件的精密取样切割,尤其适合汽车零部件(如制动盘、减振器、各类大型轴杆及轴套、支撑架、齿轮盘、异形件等)的取样。
联系我们
销售直线:18930195201
TEL:021-51693591
FAX:021-57527296
Mail:zhongyanyiqi@163.com
更多切割实例请点击:技术文章E组

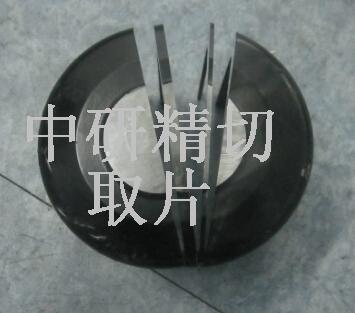

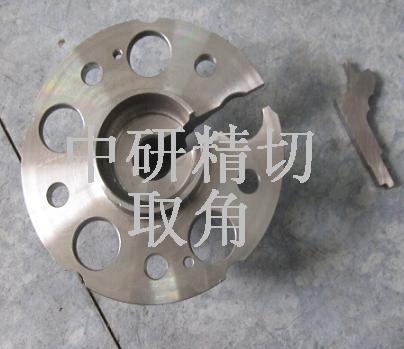

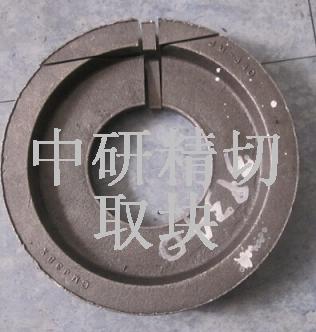

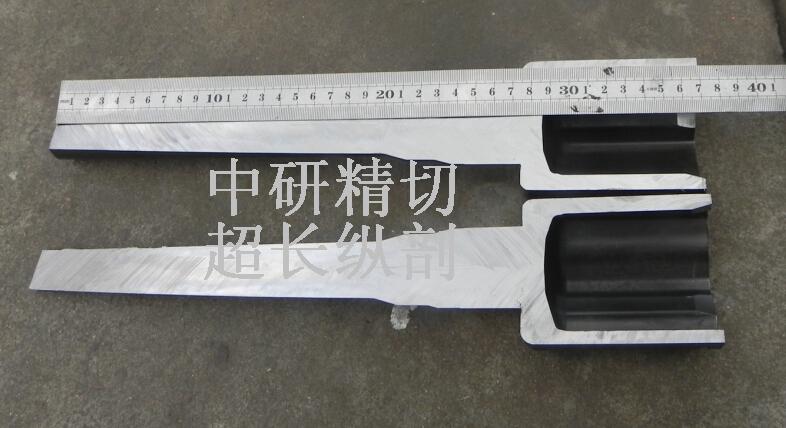

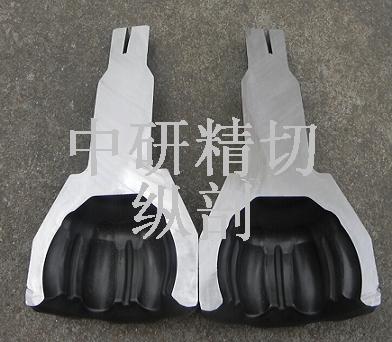

切割实例:





技术规格:

型号

ZQ-200

ZQ-200A

主轴转速

100-3000r/min(无极调速)

100-3000r/min(无极调速)

X平台行程

手动70mm

自动70mm

X轴速度

手动

自动0-100mm(无极调速)
Z轴行程
100mm

Y平台行程

自动/手动(480mm)

Y平台速度

0-200mm(无极调速)

控制系统

8寸彩色触摸屏、PLC控制系统 (日本三菱)

最大切割尺寸

600X300X140mm

切割方式

手动/智能自动 (双重模式)

送给方式

进退比任意设定

有效进刀距离

400mm

完成量追踪

液晶数显 (时时显示)

切割台尺寸

400X400mm

切割片规格

(350-450)X(2-4)X32mm

加持台规格

分体式双层可移动平台

切割速度

1-200mm/分钟

在线调速

任意调整

进刀距离

任意设定(0-350mm)

复位方式

自动复位

冷却系统

自动(水冷4通道)

水箱容量

200L

电机功率

5.5KW-7.5KW(ABB电机)

机台形式

立地一体式

电源

380V

重量

800-1000KG

标准配置:



主机

一台

冷却系统

一套

Y向移动平台

一套(主机上)

X/Y双向定位平台

一套(主机上)

推进夹具

两付

随机工具

一套

精切片

两块

技术文件

说明书一份、合格证一份、保修卡一份

选配:

圆盘夹具、齿条夹具、万能夹具、纵剖夹具

其他

特殊工件可定做夹具
