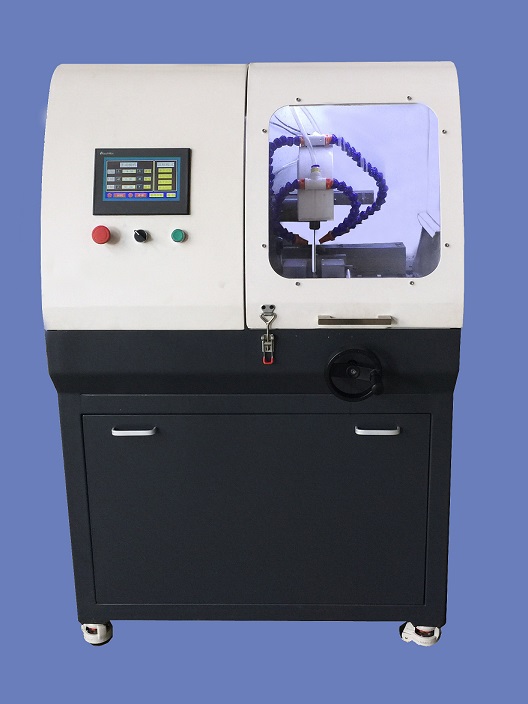

智能自动金相切割机ZQ-150F(专利产品)
双刀智能精密切割机 ZQ-40
金相切割机(连续切割 ZQ-50
金相切割机(智能型) ZQ-100
金相切割机(智能型) ZQ-150F
金相切割机(大智能) ZQ-200
金相切割机(大智能) ZQ-300F
金相切割机(大智能) ZQ-500F
金相切割机(自动) QG-100Z
金相切割机(手动) QG-5
金相切割机(大型手动) QG-300
金相切割机 QG-2A
金相切割机 Q-2
金相切割机 Q-3
金相切割机(微机型) ZQ-600
金相切割机(导轨型) ZY-200
超硬材料精密切割机 ZY-1000
超硬材料精密切割机 ZY-50
精密金相切割磨抛机 QM-100
其他产品:
金相磨抛机
金相镶嵌机
金相显微镜
万能试验机(电子)
万能试验机(液压)
冲击试验机
硬度计 洛、布、维
附件及耗材
----ZQ-150F主要针对异形件、不规格件而研发的立地一体式三轴(X/Y/Z)全自动智能金相切割,具备金相试样切割、开槽、取薄平片、
切段等多种精密切割功能。尤其适合汽车零部件、铸造类、特殊切割要求等的精密定位切割取样。独特的多种组合切割模式设计,可实现
垂直切割、分层切割、往复切割等多重切割方式.
联系我们
销售直线:18930195201
TEL:021-51693591
FAX:021-57527296
Mail:zhongyanyiqi@163.com
更多切割实例请点击:技术文章E组

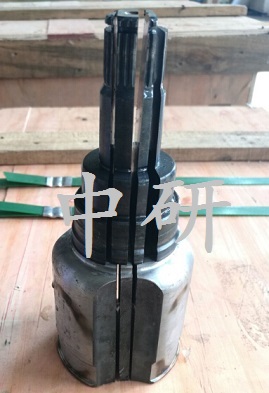

切割实例:







技术规格:

型号

ZQ-150F

主轴转速

100-3000r/min(无极调速)

平台X向行程

自动50mm

平台X向速度

0-100mm(无极调速)

Z向切割行程
150mm
Z向切割速度
0-200mm

平台Y向行程

自动300mm

平台向Y速度

0-300mm(无极调速)

控制系统

8寸彩色触摸屏、PLC控制系统 (日本三菱)

最大切割尺寸

直径120mm、400X200X110mm

切割方式

垂直切割、分层切割、水平切割

送给方式

进退比任意设定

有效进刀距离

150+250mm

完成量追踪

液晶数显 (时时显示)

切割台尺寸

400X300mm

切割片规格

(250-350)X(2-3)X32mm

加持台规格

分体式双层可移动平台

切割速度

1-200mm/分钟

在线调速

任意调整

进刀距离

任意设定(150+250mm)

复位方式

自动复位

冷却系统

自动(水冷双通道+多头喷淋)

水箱容量

150L

电机功率

4KW(ABB电机)

机台形式

立地一体式

电源

380V

重量

500KG

标准配置:



主机

一台

冷却系统

一套

Y向移动平台

一套(主机上)

X/Y双向定位平台

一套(主机上)

推进夹具

两付

随机工具

一套

精切片

两块

技术文件

说明书一份、合格证一份、保修卡一份

选配:

圆盘夹具、齿条夹具、万能夹具、纵剖夹具

其他

特殊工件可定做
