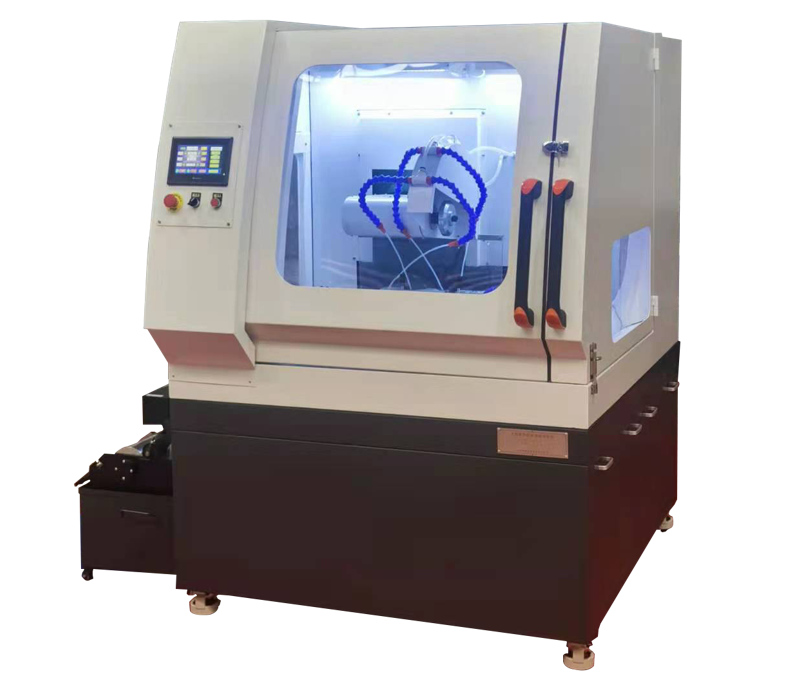

----ZQ-500F主要针对大型工件、不规格件而设计的大型智能自动金相切割机,尤其适合汽车零部件、铸造类、异形件等的精密定位切割取样。臂式切割刀设计,可实现垂直切割、分层切割、往复切割等多重切割方式.



金相分析免费视频教学点此进入观看:

联系我们
销售直线:18930195201
TEL:021-51693591
FAX:021-57527296
Mail:zhongyanyiqi@163.com
更多切割实例请点击:技术文章E组

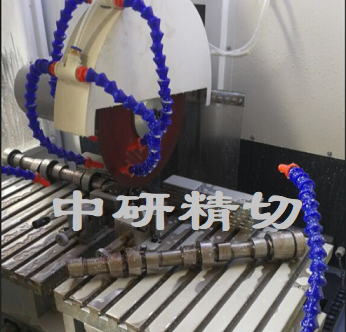

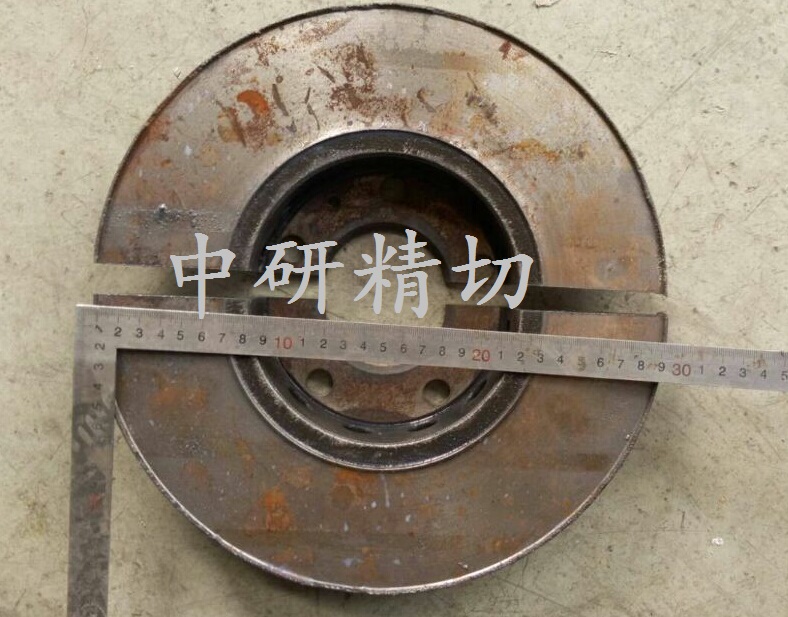

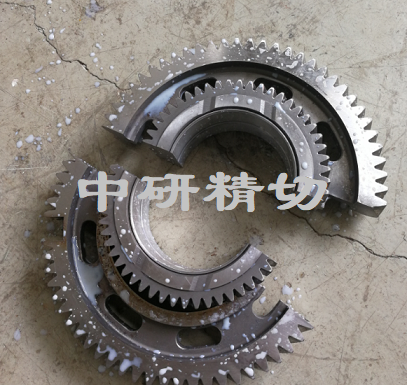

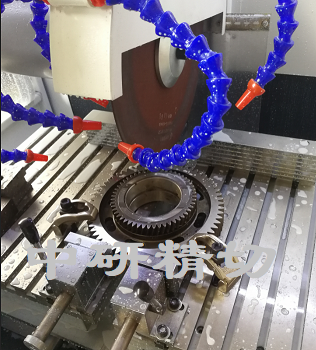

切割实例:









技术规格:

型号

ZQ-500F

主轴转速

100-3000r/min(无极调速)

平台X移动

手动/自动70mm

X轴速度

0-100mm(无极调速)

Z轴行程
200mm
Z轴速度
0-200mm

平台Y行程

自动400mm

平台Y速度

0-300mm(无极调速)

控制系统

8寸彩色触摸屏、PLC控制系统

最大切割尺寸

直径170mm、300X160mm
圆盘类切割尺寸
直径500X160mm

切割方式

垂直切割、分层切割、水平切割

送给方式

进退比任意设定

有效进刀距离

200+400mm

完成量追踪

液晶数显 (时时显示)

切割台尺寸

850X450mm

切割片规格

(350-500)X(2-5)X32mm

加持台规格

分体式双层可移动平台

切割速度

1-200mm/分钟

在线调速

任意调整

进刀距离

任意设定(0-350mm)

复位方式

自动复位

冷却系统

自动(水冷4通道)

水箱容量

80L

电机功率

7.5KW(西门子电机)

机台形式

立地一体式

电源

380V

重量

2000KG

标准配置:



主机

一台

冷却系统

一套 (磁性分离)

Y向移动平台

一套(主机上)

X/Y双向定位平台

一套(主机上)

推进夹具

两付

随机工具

一套

精切片

两块

技术文件

说明书一份、合格证一份、保修卡一份

选配:

圆盘夹具、齿条夹具、万能夹具、纵剖夹具

其他

特殊工件可定做
