1、8寸彩色触摸屏PLC控制系统
6、X向定位精度0.05mm
2、立地一体式双切割室结构设计
7、左切割室最大切割尺寸20mm
3、X/Y双向精密移动定位平台
8、右切割室最大切割尺寸40mm
4、自动/手动双重切割方式选择
9、自动循环冷却系统
5、切割转速100-1500转/分钟
10、LED冷光源照明

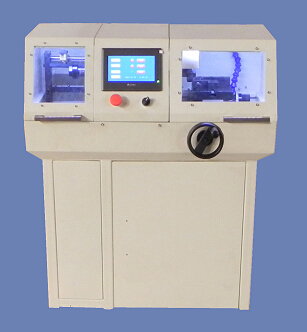

---ZQ双刀系列精密切割机,是为满足微小、中件设计的一款立地一体式智能自动高精密切割机;本机为双刀切割室;左侧切割室为微小件精密切割室,右侧为中小件精密切割室。采用彩色触摸屏、PLC控制系统,可满足各类小件的精密切割取样,适用于金属、陶瓷、玻璃、岩相、晶体、电子元器件等各类微小件的精密切割取样。
联系我们
销售直线:18930195201
TEL:021-51693591
FAX:021-57527296
Mail:zhongyanyiqi@163.com
更多切割实例请点击:技术文章E组





技术规格:

型号

ZQ-40

切割工位

左切割室

右切割室

主机结构

立地一体式,双切割室

控制系统
8寸彩色触摸屏、PLC控制
切割片规格
(100-150)X(0.3-0.8)X25.4mm
(180-200)X(0.5-1.0)X25.4mm
最大切割尺寸
φ20mm
100X50X40mm

有效进刀距离

30mm

100mm

进刀深度跟踪

液晶数显

切割台尺寸

200X150mm

平台移动

X向40mm、Y向150mm

平台移动精度

0.1mm

切割方式

自动(机械式)

智能自动/手动

送给方式

线加载

进退比任意设定

切割速度

1-50mm/分钟

进刀距离

30mm

任意设定(0-150mm)

复位方式

切割完毕自动复位

冷却系统

自动

自动(循环水冷)

水箱容量

40L

切割转速

50-1500转/分钟(无极调速)

电机功率

1100W

外形尺寸

1000X600X1200mm

电源

220V

重量

130KG

标准配置:

主机

一台

可移动平台

一套(主机右切割室)

推进夹具

一套(右切割室平台上)

微小件夹具

一套(左切割室内)

冷却系统

一套

精切片

四片

随机工具

一套

技术文件

说明书一份、合格证一份、保修卡一份

选配:

圆盘夹具、齿条夹具、万能夹具、纵剖夹具 、金刚石切片

其他

特殊工件可定做
