常规硬度测试界面：
自动平台连续多功能打压、鼠标自动定位等窗口：

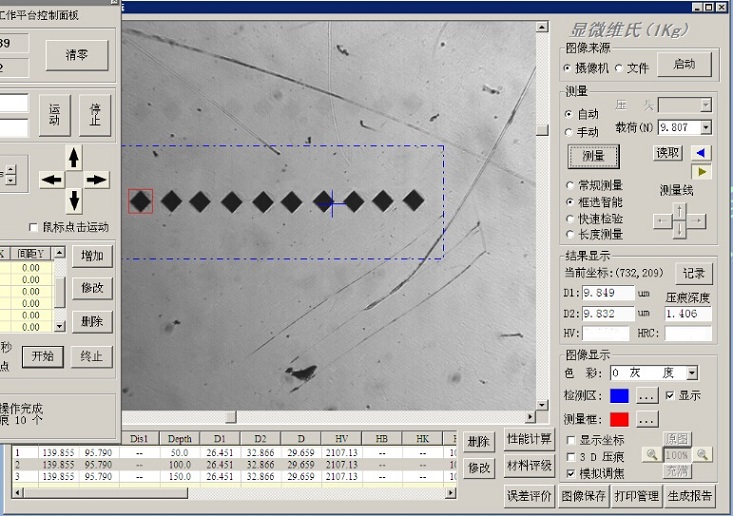

示例一：自动梯度硬度测试打压

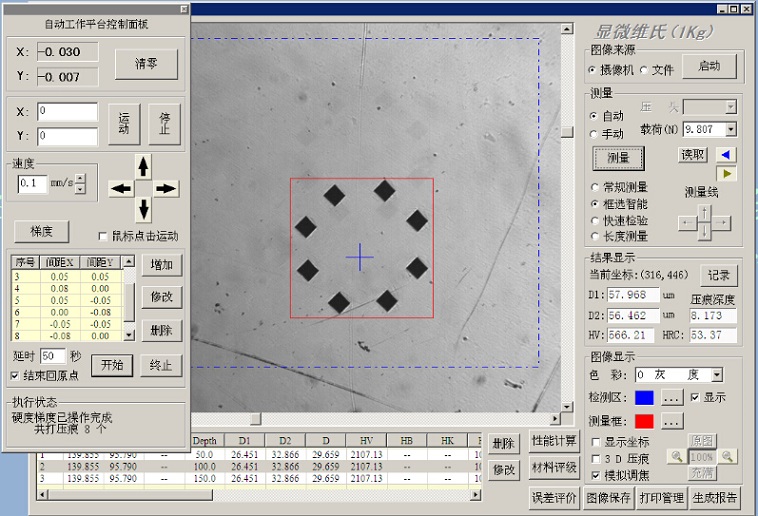

示例二：任意多边形自动连续打压测试功能

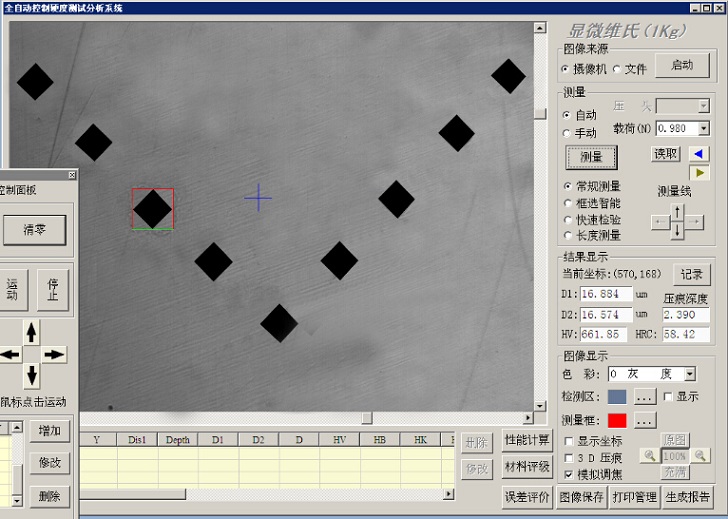

示例三：V形自动连续打压测试功能

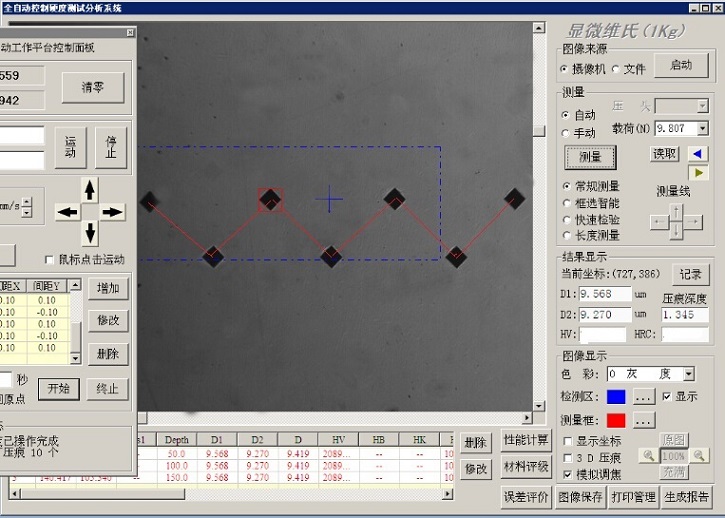

示例四：波形连续自动打压测试功能
示例五：矩形自动连续打压测试功能
材料断裂韧性检测功能：
表面处理层深度自动检测实例：梯度硬度测试
ZHVST-系列自动控制显微硬度测试系统，是基于HMAS硬度测试控制分析软件的新图像测试控制系统。实现了微机与自动硬度计控制的良好结合，整个硬度测试过程由电脑控制操作满足了高精实验室对微机测量、微机控制（电脑控制硬度计的运行）、报告分析的多重功能要求。具备鼠标点击精密定位功能（只需用鼠标点击需要测试的部位，系统自动完成打压定位），解决了微小颗粒硬度测试难题。为一些前沿项目提供了技术解决方案。是科研机构与大中型实验室的良好选择。
技术参数:
型号 |
ZHVST-1000D |
ZHVST-500F |
试验力 |
0.098N(10gf)、 0.245N(25gf)、 |
0.049N(5gf)、 0.098N(10gf)、 |
| 0.49N(50gf)、 0.98N(100gf)、 |
0.245N(25gf)、0.49N(50gf)、 |
| 1.96N(200gf)、 2.94(300gf)、 |
0.98N(100gf)、1.96N(200gf)、 |
| 4.90N(500gf)、 9.80N(1000gf)、 |
2.94(300gf)、 4.90N(500gf)、 |
试验力加载方式 |
电脑控制/自动 |
工作台移动方式 |
电脑控制/自动 |
| 梯度测试 |
电脑控制/自动 |
| 转塔方式 |
电脑控制/自动 |
硬度测试 |
电脑控制/自动 |
| 光源调节 |
电脑控制/自动 |
| 长度测量 |
电脑自动 |
| 压痕深度 |
电脑自动 |
| 测试定位 |
自动导航定位 |
| 压痕成像 |
2D/3D |
| 基点补偿 |
自动 |
| 连续打压 |
自动（任意图形打压测试，见示例图片） |
| 梯度测试 |
自动（坐标式任意多轴打压测试） |
| 圆形打压 |
自动（见示例图二） |
| 角形打压 |
自动（见示例图三） |
| 波形打压 |
自动（见示例图四） |
| 矩形打压 |
自动（见示例图五） |
| 测试报告 |
自动 |
| 硬度曲线 |
自动 |
| 放大倍数 |
100X、400X |
100X、600X（可选1000X） |
| 保荷时间 |
0-60S |
| 定位精度 |
um级 |
| 平台移动精度 |
um级 |
| 平台移动误差 |
3um/5mm |
最小检测单位 |
0.01um |
| 硬度测试范围 |
4-4000HV（可选更大范围） |
试件最大高度 |
65mm |
压头中心距离 |
85mm |
平台尺寸X/Y |
160mmX160mm |
移动行程X/Y/Z |
20mmX20mmX60mm |
| 移动速度 |
0-5mm/S |
| 移动精度 |
0.1um |
外形尺寸 |
405×290×480mm |
主机重量 |
60kg |
电源 |
220V/50HZ |
| 其他功能： |
支持材料断裂韧性检测、材料脆性评定、金相分析等功能。 |
标准配置：
主机 |
一台 |
砝码 |
七只 |
| 控制器 |
一套 |
自动平台 |
一套 |
平口夹具 |
一套 |
薄片夹具 |
一套（选配） |
| 万能夹具 |
一套（选配） |
| 镶嵌夹具 |
一套（选配） |
| 细丝夹具 |
一套（选配） |
水平泡 |
一只 |
螺丝批 |
二把 |
水平螺钉 |
四只 |
测微目镜 |
一只（10X） |
物镜 |
一只（40X） |
一只 （60X） |
物镜（10X） |
一只 |
显微维氏压头 |
一只 |
显微硬度块 |
二块 |
备用保险丝 |
二只 |
| HMAS软件 |
一套（支持材料断裂韧性检测） |
| 成像机 |
一只 |
| 成像适配镜 |
一只 |
| 电脑（联想） |
一台 |
打印纸 |
一包 |
电源线 |
一根 |
|
