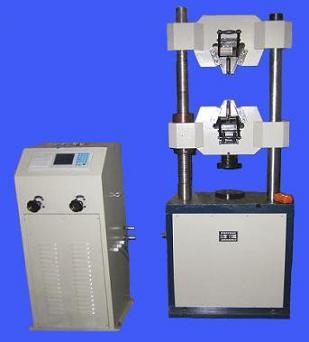

数显液压万能试验机 WES-1000B

WES-1000B
数显液压万能试验机

--WES系列数显式液压万能试验机主要用于按照GB/T228-2002《金属拉伸试验法》的要求对金属材料进行拉伸、压缩、弯曲及剪切试验,亦可做非金属材料,如塑 料、水泥、混凝土等压缩及弯曲试验。
特点:
一、传动系统
下横梁升降采用电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。
二、液压系统
油箱内的油经过过滤油网被吸入油泵后,经油泵的输油管送到送油阀内,当送油手轮关闭时,由于油压作用而将活塞推开,油从回油管流回油箱,当送油手轮打开时,则油液经由油管进入工作油缸内,再通过压力油管经过回油阀体流回油箱。
三、控制系统:
1、电子测力,液晶显示试验力-时间曲线、试验力、试验力峰值、具有明显屈服特征材料的屈服力,实验数据方便直观。
2、通过数字健输入试样编号、横截面积,可直接测定材料的抗拉强度、屈服强度等力学性能;
3、可以对实验结果进行查询、打印(配有微型打印机)。
安全保护装置
1、当试验力超过最大试验力的3%时,过载保护,油泵电机停机。
2、 当活塞升起达到上极限位置时,行程保护,油泵电机停机。
技术参数:

型号

WES-300B

WES-600B

WES-1000B

最大试验力

300KN

600KN

1000KN

测量范围

6-300KN

12-600KN

20-1000KN

士值误差

≤士值的1%

试验力分辨率

0.01KN

拉伸空间

550mm

650mm

700mm

压缩空间

380mm

加持直径

Φ6-Φ26mm

Φ13-Φ40mm

加持厚度

0-15mm

加持宽度

70mm

压盘尺寸

φ160mm

弯曲试验两点最大距离

450mm

弯曲支滚宽度

120mm

140mm

弯曲支滚直径

30mm

40mm

活塞最大移动速度

50mm/分

夹紧方式

手动夹紧

液压夹紧

主机外形尺寸

720×580×1950mm

720×580×2100mm

890×660×2200mm

测力柜尺寸

1000×700×1400mm

1000×700×1400mm

1000×700×1400mm

系统配置

试验机主机

一台(油缸下置式

压力传感系统

一套

电气控制系统

一套

标准夹具

圆试样拉伸钳口

Φ6-Φ13、Φ13-Φ26
mm(各一套)

Φ13-Φ26、Φ26-Φ40mm(各一套)

扁试样拉伸钳口

一套(0-15mm)

压缩附具

一套(Φ160mm)

弯曲附具

1套(试验两支点间最大距离450mm)
