一、大型轴承轴套类工件如何取样

----金相取样做为金相检验的第一步,对于金相有着非常重要的意义,尤其是一些大型工件,由于取样难以及其他因素影响,通常采用随炉制样,然后进行金相分析检验;但随着检验要求的越来越严格更有必要对实际工件进行随机抽取检验,以达到更理想的检验效果。下面简单介绍下大型轴承轴套类的取样。

----轴承轴套等通常采用特殊处理工艺增强耐磨等性能,表层硬度基本大于60HRC;有的轴承还会对表层喷涂陶瓷等特殊材料使其增加耐磨性能。对此类工件的切割需专门的切割机以保证取样时不烧伤、切面平整、光洁、无倒角、破口等,以便更好的进行金相分析及硬度测试。以外径350mm、壁厚40mm、高度200mm的某轴承外套举例说明:

一、 取样部位:沿轴承套纵向取5mm厚度平片,进行表面处理层硬度、金相组织及有效深度等检验。
1、金相切割机的选择:轴承轴套类智能自动金相切割机 ZQ-350F
2、 切割的注意事项:轴套的切割部位选择、进刀方向、切割速度、切割行程冷却等一系列问题。因需要取平片,所以就需要连续切割两刀,且要保证被取样片的平行度。
二、 取样开始:将轴套放于切割加持平台,并通过X/Y轴移动平台进行切割定位;设定切割速度及切割行程后,进行第一刀切割。待切割完毕,移动X轴进行再次切割。整个切割过程均采用智能式无人值守切割。

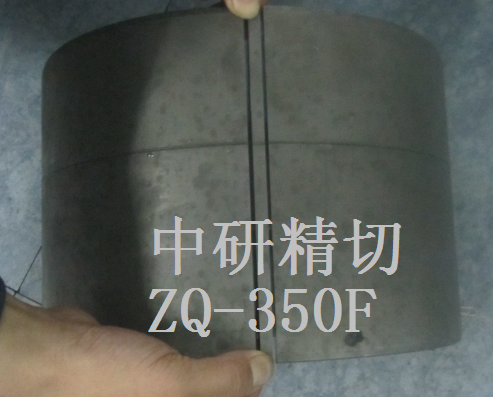

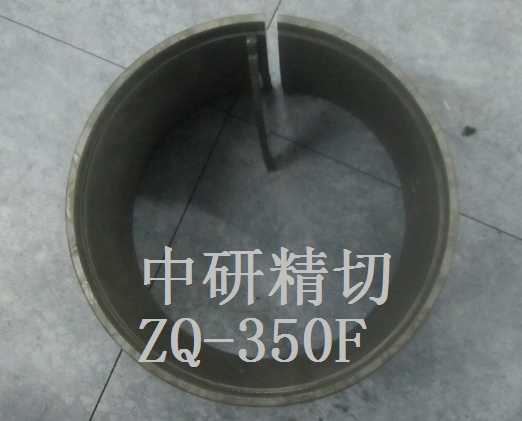

三、 取样效果:




备注:对于不同规格的轴承轴套类需采用不同规格切割机。
