四、大型圆环圆盘类工件的金相取样


--- 大型圆环圆盘类工件的切割取样,很多人会问到该选用什么规格的金相切割机,又如何夹持才能取下满意的金相试样块。那么就要了解被取样的工件有多大,需要取样切割的行程能不能满足;被取样的工件形状如何,该选用什么规格的平台及夹具。
---- 对于此类工件大多有两种取样方式:一、纵向取一平行试片;二、在外圆部位取一小块。

切割机的选择:

一、对于此类工件可根据规格大小及取样要求选择适合的金相切割机,通常采用智能自动金相切割机系列,具有连续定位取片功能,且几个mm的小块也能切割。
1、 ZQ-100系列适合外径150mm、壁厚60mm以下的的工件。
2、 ZQ-200系列适合外径250mm、壁厚100mm以下的工件。
3、 ZQ-300系列适合外径450mm壁厚150mm以下的工件。
4、 对于一些超大型特殊工件可根据实际要求另外选择。

二、此类工件的加持固定其实很简单,只需几块磁铁或者选用磁性平台即可,当然也可以选用专门的圆环圆盘类取样夹具。

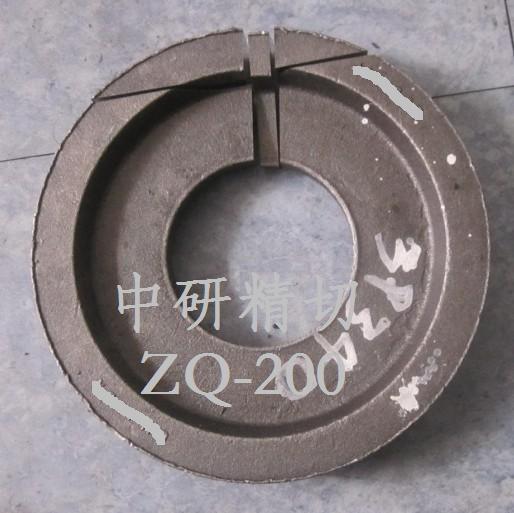

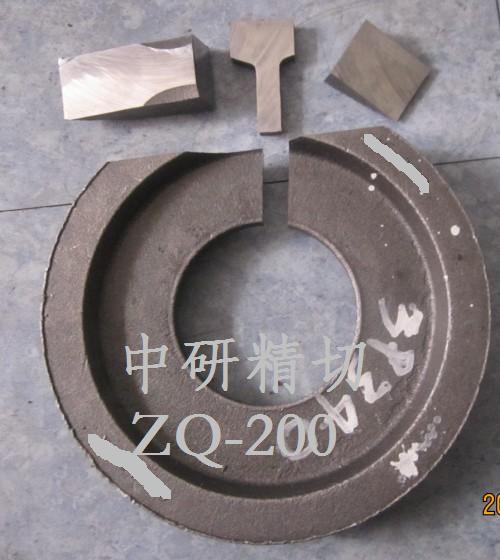

取样示例:
